La formation géoradar de BVMH allie théorie, outils de terrain et cas concrets. Appréhendez la problématique des différentes méthodes de détection. Découvrez leurs domaines d’utilisation et réalisez un géoréférencement conforme aux exigences de la norme.
Besoin de former vos salariés au géoradar et aux autres méthodes de détection ? Contactez-nous dès maintenant.
3 jours.
Avant la formation
Les bases de la détection des réseaux enterrés
J’analyse l’environnement du projet
Je maîtrise la détection électromagnétique
Je maîtrise la détection géophysique
Je maîtrise le levé à la station totale
Je maîtrise le levé au GNSS
Je réalise la mise en plan d’un levé géo-référencé
J’acquière les bases pour maintenir le marquage à partir d’un plan géoréférencé
Après la formation
INTER-Entreprise – 1455 € TTC / stagiaire
INTRA-Entreprise – Sur devis (nous contacter)
Accueillir et intégrer les personnes en situation de handicap est tout à fait envisageable sous réserve d’un délai de prévenance, pour étudier et réunir les ressources humaines et techniques les mieux adaptées aux spécificités de votre handicap.
Vous pouvez aussi consulter le site de l’état « Mon Parcours Handicap » qui vous accompagne dans vos démarches. (cliquez ici Mon Parcours Handicap )
Comprendre le géoradar permet d’exploiter ses résultats et d’en reconnaître les limites.
Le géoradar, ou radar de sol, révèle des anomalies compatibles avec une canalisation conductrice ou non, même sans émergence accessible.
L’antenne émet des impulsions électromagnétiques dans le sol. Les interfaces entre des milieux aux propriétés diélectriques différentes, qui réagissent différemment au champ électrique, renvoient une partie du signal. Comme pour un écho, le temps d’aller-retour aide à estimer la distance, à condition d’évaluer correctement la vitesse de propagation.

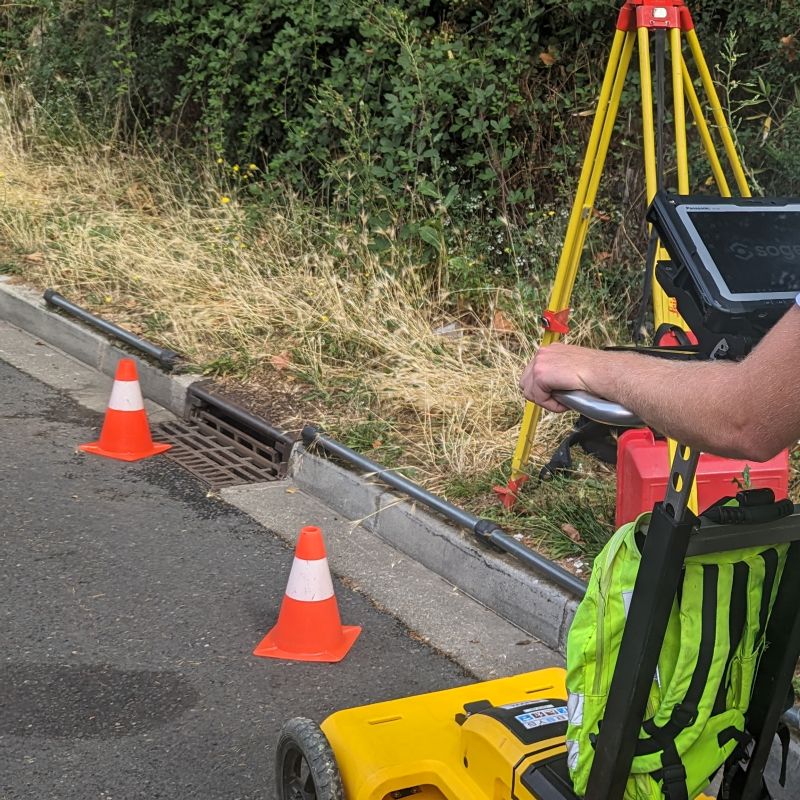

Le matériel associe généralement une antenne émettrice-réceptrice, une unité de traitement et de visualisation, un chariot et un odomètre. L’odomètre mesure la distance parcourue.
L’interprétation de l’écran, profil des échos enregistrés, situe les anomalies. Lors de la formation, chaque stagiaire apprend à interpréter ces données.
Le géoradar évolue depuis les premiers systèmes commerciaux des années 1970. Ses applications couvrent aujourd’hui la prospection géophysique et les investigations de génie civil.
La formation géoradar transmet une méthode de détection. Les participants organisent la prospection, sélectionnent l’antenne et contrôlent la mesure. Ils travaillent l’interprétation des signaux et les recoupements pour distinguer une anomalie d’un écho parasite.
Ces acquis enrichissent les missions des techniciens de chantier, des géomètres et des bureaux d’études VRD.
Nos formations sont conçues pour relier les principes de prévention aux applications terrain.
Les cas pratiques sur une plateforme pédagogique confrontent les participants aux situations réelles. Ils apprennent ainsi à traiter les données, notamment en cas d’anomalie, pour effectuer un post-traitement numérique fiable.
La détection associe des méthodes adaptées aux ouvrages recherchés. Le technicien recoupe les mesures géoradar dans plusieurs orientations, avec des passages perpendiculaires au réseau. Pour un ouvrage métallique, il recherche un signal électromagnétique exploitable, notamment injecté en mode actif.
Sur un réseau de gaz en PEHD (polyéthylène haute densité), le géoradar peut compléter la détection électromagnétique d’une aiguille détectable.
Le géoradar exploite les réflexions des ondes électromagnétiques dans le sol. Les contrastes diélectriques produisent ces réflexions. Leur temps de retour permet d’estimer la profondeur, à condition de connaître la vitesse de propagation. Le radar fournit des signatures à interpréter, sans identifier automatiquement le réseau ni son matériau.
Vous choisissez le matériel selon le compromis entre résolution et pénétration. Il comprend généralement une antenne, un odomètre et une unité d’acquisition. Une fréquence élevée favorise la résolution ; une fréquence plus basse favorise la pénétration, selon le sol.
Le module de détection géophysique aborde les principes théoriques, les conditions d’utilisation du géoradar, ses limites et les autocontrôles.
La calibration conditionne la pertinence de la mesure de profondeur. Une vitesse surestimée donne une profondeur surestimée, comme une échelle erronée fausse la lecture d’un plan. Un ouvrage de profondeur connue aide à contrôler cette cohérence.
Les exercices relient ces principes au choix de l’antenne et à l’interprétation : changement de remblai, signal atténué, profils difficiles à lire. Cette prise en main méthodique accompagne l’achat ou la location d’un radar.
Pour localiser des réseaux enterrés, le recoupement des profils améliore la fiabilité de l’interprétation. Sur un chantier urbain, par exemple, un ouvrage peut masquer un second réseau superposé. Croiser les profils et compléter la détection par une méthode adaptée aide à réduire cette ambiguïté.
Un passage perpendiculaire au tracé recherché facilite la lecture ; plusieurs passages permettent de vérifier la cohérence des données. Lors de la session, les participants réalisent des passages selon quatre orientations pour rechercher les réseaux non détectés par les autres méthodes.
La formation géoradar vous aide à structurer la prospection et l’interprétation des données. Sur une voirie encombrée, une hyperbole isolée ne suffit pas : vous vérifiez sa continuité et confrontez les indices aux plans et aux affleurants. Vous identifiez ainsi les situations qui nécessitent une autre méthode.
Ces compétences renforcent l’autonomie des techniciens de détection, des bureaux d’études VRD et des équipes de chantier. Elles élargissent vos contributions aux missions de localisation des réseaux enterrés.
La nature du sol influence directement les performances du géoradar. Un terrain sableux sec favorise généralement la pénétration des ondes électromagnétiques ; un sol argileux humide réduit parfois fortement la profondeur utile.
Le diamètre, le contraste avec le terrain, l’encombrement et la superposition des réseaux influencent aussi la détection par géoradar. Une fréquence élevée améliore généralement la résolution, au prix d’une pénétration moindre. La profondeur détectable varie donc avec les conditions d’utilisation, sans valeur garantie.
Ces acquis améliorent les pratiques et les perspectives professionnelles.
Mieux interpréter les données aide vos équipes à justifier leurs résultats. Elles précisent la localisation des réseaux enterrés, signalent les incertitudes et choisissent les vérifications complémentaires. Les responsables QSE disposent ainsi d’informations plus utiles pour préparer les interventions.
Pour le salarié, ces compétences soutiennent une évolution vers des missions de géodétection ou de contrôle. Les mises en situation et l’expérience consolident leur maîtrise.
Nous sommes certifiés Qualiopi au titre de nos actions de formation. Depuis Toulouse, nous intervenons à Bordeaux, Bayonne, Montpellier, Marseille, Lyon, Nice et ailleurs en France, notamment à Paris, Lille ou Strasbourg. En intraentreprise ou en interentreprises, notre accompagnement s’adapte à vos besoins.
Nos formations techniques privilégient la participation et la manipulation.
Sur une plateforme pédagogique, vos collaborateurs utilisent le géoradar, comparent leurs interprétations et analysent leurs erreurs.
Les retours d’expérience enrichissent les exercices. Les participants confrontent les applications du géoradar et les difficultés d’utilisation à leurs situations de travail.
Nos formateurs, également auditeurs de certification en détection et géoréférencement, relient les exigences des normes aux contraintes du terrain. Issus du monde professionnel, ils associent études de cas, quiz et mises en situation.
Cette approche, basée sur la pratique et l’expertise, consolide les connaissances transmises en formation.
Une formation géoradar aide vos équipes à localiser les réseaux enterrés avec méthode et à reconnaître les situations qui nécessitent une vérification complémentaire. Ces compétences contribuent à prévenir les dommages, à limiter les interruptions et à préparer les interventions. Vous souhaitez former vos collaborateurs à l’utilisation du géoradar et à la détection des réseaux enterrés ? Contactez-nous dès maintenant pour organiser votre session.
